Kaset Tipi Fan Coil Sistemleri

Estetik, Sessiz ve Yüksek Verimli İklimlendirme

Fan Coil Nedir?

Fan coil sistemleri; içinden sıcak veya soğuk su geçirilen serpantin (batarya) ve bu batarya üzerinden mahal havasını sirküle eden fan grubu sayesinde, ortama istenilen sıcaklığın sağlandığı terminal tip iklimlendirme cihazlarıdır. Merkezi sistemlere entegre çalışan fan coiller, mahal bazlı sıcaklık kontrolü sağlayarak hem konforu hem de enerji verimliliğini artırır.

Fan coil üniteleri temel olarak;

• Isı transferini sağlayan kanatlı bakır borulu batarya
• Hava sirkülasyonunu sağlayan radyal fan
• Toz ve partikülleri tutan hava filtresi
• Kontrol ekipmanları ve drenaj sistemi

bileşenlerinden oluşur.

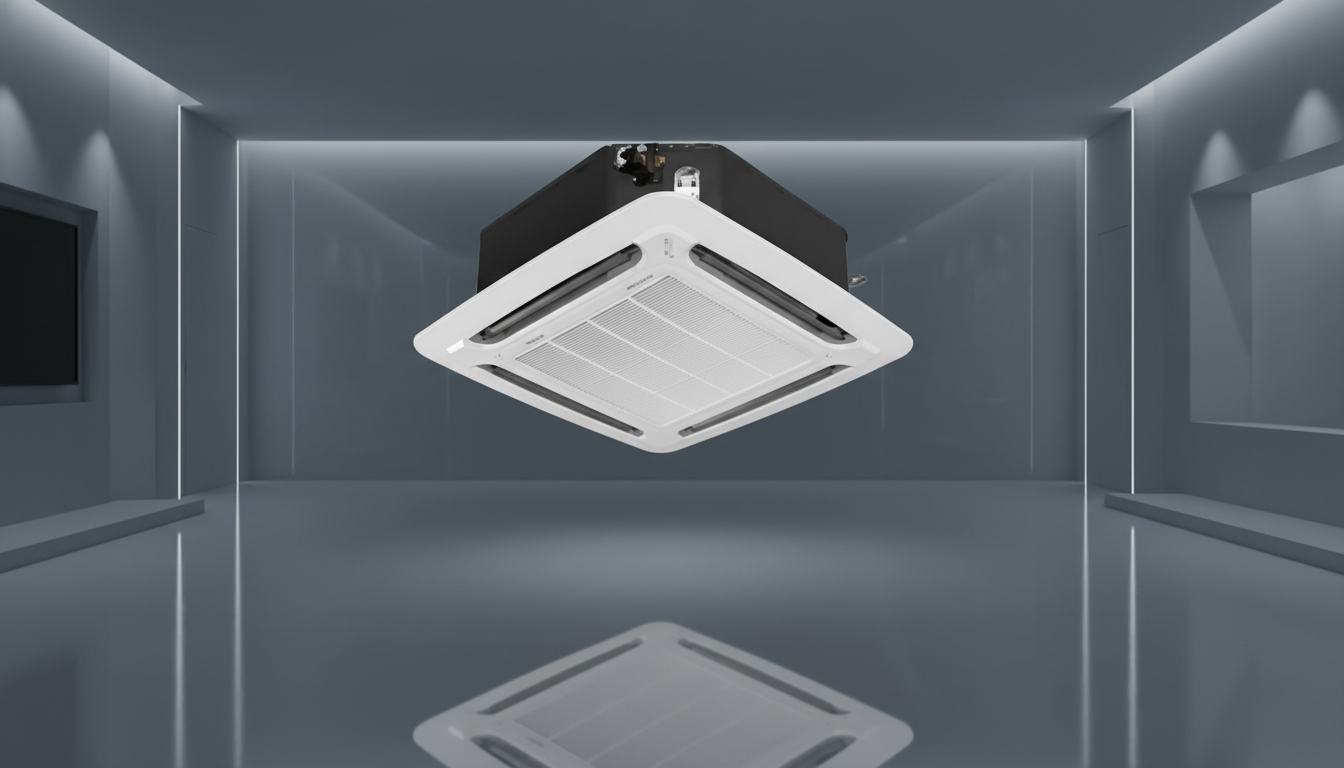

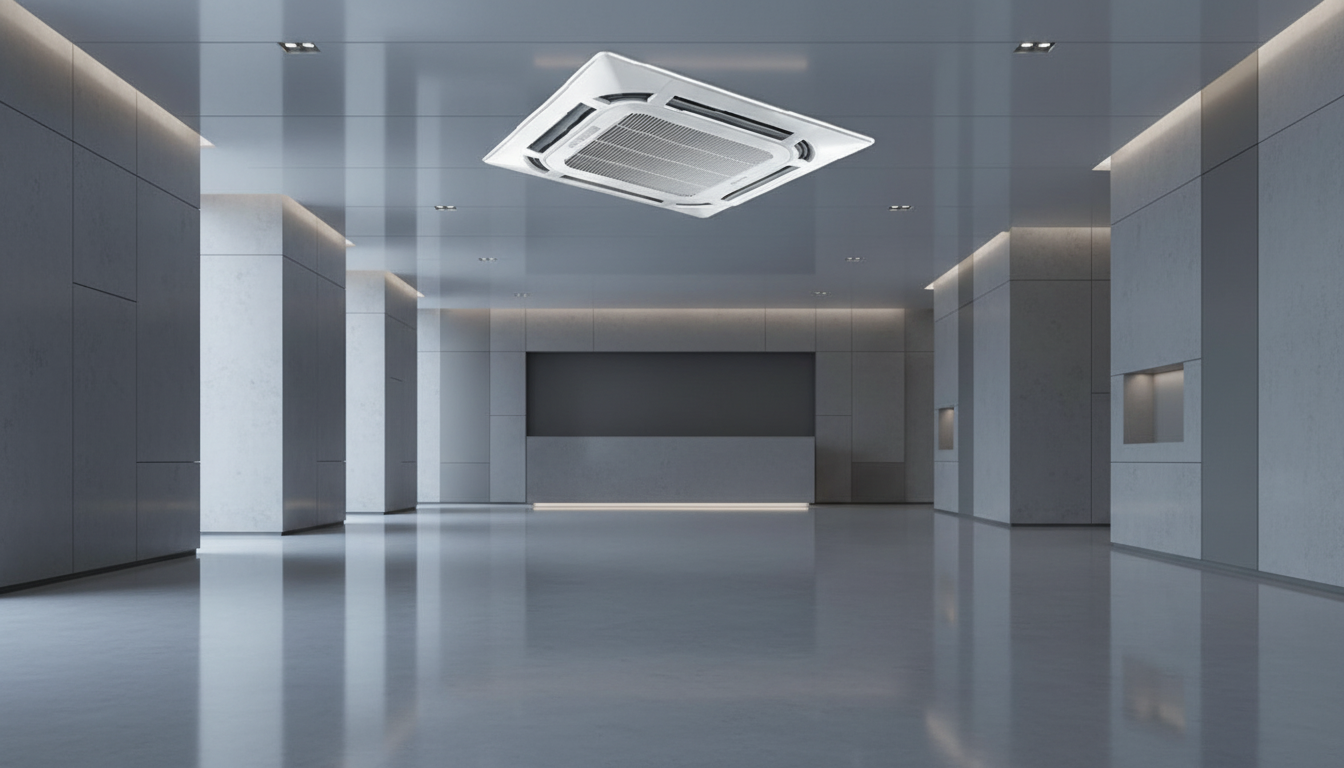

Kaset Tipi Fan Coil Nedir?

Kaset tipi fan coiller, standart 60×60 cm veya özel ölçülü asma tavan sistemlerine gömme olarak monte edilen, dört yönlü hava üfleyebilen, estetik panelli terminal üniteleridir. Özellikle mimari görünümün önemli olduğu alanlarda tercih edilir.

Kaset tipi fan coiller;

• Dört yönlü homojen hava dağılımı
• Düşük ses seviyesi
• Yüksek ısı transfer verimi
• Gizli montaj ve dekoratif ön panel

avantajları sayesinde modern yapılarda yaygın olarak kullanılmaktadır.

Kaset Tipi Fan Coil Sistemlerinin Çalışma Prensibi

Çalışma Prensibi:

• Merkezi sistemden gelen soğuk su (chiller / ısı pompası) veya sıcak su (kazan / heat pump), fan coil bataryasına girer
• Fan, mahal havasını batarya üzerinden geçirerek ısı transferini gerçekleştirir
• Soğutmada yoğuşan nem, drenaj hattı ve entegre drenaj pompası ile tahliye edilir
• Oda sıcaklığı oda termostatı aracılığıyla hassas şekilde kontrol edilir
• İki borulu sistemlerde yaz ve kış dönüşümlü, dört borulu sistemlerde ise eş zamanlı ısıtma ve soğutma mümkündür.

Nerelerde Kullanılır?

Kaset tipi fan coil sistemleri;

• Ofis binaları
• Oteller ve rezidanslar
• AVM’ler
• Hastaneler ve kamu binaları
• Spor salonları ve eğitim yapıları

gibi orta ve büyük ölçekli merkezi iklimlendirme projelerinde tercih edilir.

Mühendislik Açısından Kritik Tasarım Noktaları

• Ses seviyesi (dB(A)), cihaz seçiminde en kritik parametrelerden biridir
• Fan coil kapasitesi, soğutma yüküne göre belirlenmelidir
• Boru çapları, akış hızı ve basınç kayıpları dikkate alınarak seçilmelidir
• Soğutma hattındaki tüm borular yoğuşma riskine karşı eksiksiz izole edilmelidir
• Drenaj hattı yeterli eğimde ve tıkanmaya karşı güvenli tasarlanmalıdır
• Bakımı yapılmayan fan coil sistemleri, hem verim kaybına hem de hijyen problemlerine yol açar.

Alp Kaset Tipi Fan Coil Teknik Özellikleri

• 2 borulu / 4 borulu sistem seçenekleri
• Dört yönlü hava üfleme
• Düşük ses seviyeli radyal fan
• Entegre drenaj pompası
• Taze hava bağlantı imkanı
• Oda termostatı ile hassas kontrol
• Kapasite aralığı: 2.064 – 21.070 kcal/h
• Estetik ve kolay sökülebilir dekoratif panel

Karşılaştırma Tablosu
